Dalam dunia sistem perpipaan, gate valve merupakan salah satu jenis katup yang sangat penting. Gate valve digunakan untuk mengontrol aliran fluida dalam pipa, baik itu air, gas, atau bahan kimia. Fungsi utama gate valve adalah untuk membuka dan menutup jalur aliran secara penuh, memberikan pengendalian aliran yang efektif. Katup ini sangat sering digunakan dalam berbagai sektor, seperti industri minyak dan gas, pembangkit listrik, dan sistem distribusi air.
Namun, sebelum memutuskan untuk memilih atau mengganti gate valve dalam sistem pipa, penting untuk memahami lebih dalam mengenai fungsi, jenis, dan cara kerja dari gate valve itu sendiri. Artikel ini akan membahas semua hal tersebut untuk memberikan gambaran yang lebih jelas mengenai perangkat penting ini.
Apa Itu Gate Valve?

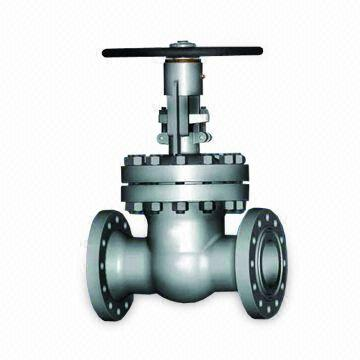

Gate valve adalah jenis katup yang dirancang untuk mengontrol aliran fluida dalam sistem pipa. Nama "gate" pada katup ini merujuk pada bagian dari katup tersebut yang berbentuk seperti gerbang atau pintu, yang dapat bergerak naik turun untuk membuka atau menutup jalur aliran. Gate valve berfungsi untuk memberikan aliran penuh atau menghentikan aliran sepenuhnya, namun tidak cocok digunakan untuk pengaturan aliran yang halus atau bertahap.
Biasanya, gate valve digunakan dalam aplikasi di mana pengendalian aliran yang penuh atau sepenuhnya tertutup diperlukan. Contohnya termasuk pipa distribusi air, sistem pendingin industri, dan sistem pemrosesan gas dan minyak.
Fungsi Gate Valve
Gate valve memiliki beberapa fungsi utama, di antaranya:
Pengaturan Aliran Fluida Secara Penuh: Gate valve digunakan untuk membuka atau menutup aliran fluida sepenuhnya. Ketika katup dibuka, aliran fluida mengalir tanpa hambatan. Ketika ditutup, aliran fluida sepenuhnya dihentikan.
Menghentikan atau Memulai Aliran: Salah satu fungsi utama gate valve adalah untuk menghentikan atau memulai aliran dalam sistem pipa. Hal ini sering dilakukan saat perawatan atau penggantian komponen sistem pipa yang lain.
Mencegah Kebocoran: Gate valve dirancang untuk memberikan segel yang baik saat ditutup, sehingga mencegah kebocoran fluida, baik itu air, gas, atau bahan kimia.
Mencegah Kerusakan pada Pipa: Dalam beberapa aplikasi, seperti sistem distribusi air atau gas, gate valve membantu mencegah kerusakan pada pipa akibat aliran yang tidak terkontrol.
Jenis-Jenis Gate Valve
Gate valve hadir dalam berbagai jenis dan model yang disesuaikan dengan kebutuhan aplikasi tertentu. Beberapa jenis gate valve yang umum digunakan adalah:
Gate Valve Wedge (Wedge Gate Valve)
Gate Valve Parallel (Parallel Gate Valve)
Pada jenis ini, bagian penutup dan dudukan katup terletak sejajar satu sama lain. Jenis gate valve ini lebih jarang digunakan, tetapi seringkali digunakan dalam aplikasi yang memerlukan lebih sedikit tekanan dan lebih banyak ruang.

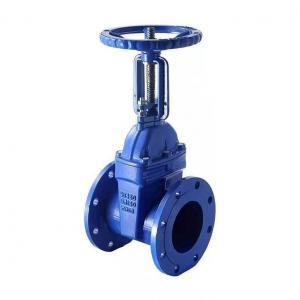

Rising Stem Gate Valve
Non-Rising Stem Gate Valve
Split-Body Gate Valve
Cara Kerja Gate Valve
Cara kerja gate valve sangat sederhana. Ketika katup dibuka, gerbang (gate) yang terbuat dari logam atau bahan tahan korosi lainnya akan bergerak turun ke dalam pipa, menciptakan ruang bagi fluida untuk mengalir dengan bebas. Sebaliknya, ketika katup ditutup, gerbang akan bergerak naik dan menutup jalur aliran sepenuhnya.
Berikut adalah langkah-langkah dasar cara kerja gate valve:
Posisi Terbuka: Ketika katup dibuka, batang katup akan mendorong gerbang menuju bawah, memberikan ruang bagi fluida untuk mengalir bebas melalui pipa.
Posisi Tertutup: Ketika katup ditutup, batang katup mendorong gerbang ke atas hingga sepenuhnya menutup jalur aliran. Ini memastikan bahwa tidak ada fluida yang bisa lewat.
Pengontrolan: Gate valve sering kali dikendalikan oleh roda atau motor elektrik untuk membuka dan menutup katup. Pengoperasian manual biasanya membutuhkan tenaga yang lebih besar, terutama pada katup dengan ukuran besar atau tekanan tinggi.
Kelebihan dan Kekurangan Gate Valve
Setiap jenis katup memiliki kelebihan dan kekurangan yang perlu dipertimbangkan sebelum memilihnya untuk aplikasi tertentu. Berikut adalah kelebihan dan kekurangan gate valve:
Kelebihan:
Aliran Penuh: Gate valve memungkinkan aliran penuh fluida ketika terbuka, yang sangat ideal untuk aplikasi yang membutuhkan aliran bebas.
Tahan Lama: Dengan konstruksi yang kokoh, gate valve tahan terhadap tekanan tinggi dan penggunaan jangka panjang.
Tidak Mengganggu Aliran: Ketika terbuka sepenuhnya, gate valve tidak mengganggu aliran fluida dalam sistem pipa.
Kekurangan:
Tidak Cocok untuk Pengaturan Aliran Halus: Gate valve tidak ideal untuk aplikasi yang memerlukan pengaturan aliran secara bertahap.
Perawatan yang Lebih Sulit: Pengoperasian dan perawatan gate valve yang lebih besar dapat membutuhkan lebih banyak waktu dan tenaga.
Ruang yang Lebih Banyak: Beberapa jenis gate valve, terutama yang menggunakan batang bergerak (rising stem), memerlukan ruang vertikal yang lebih besar.
Aplikasi Gate Valve
Gate valve banyak digunakan dalam berbagai industri dan aplikasi, termasuk:
Industri Minyak dan Gas: Digunakan untuk mengatur aliran gas atau minyak dalam sistem pipa bertekanan tinggi.
Sistem Pengairan: Digunakan untuk mengontrol aliran air dalam saluran distribusi.
Pembangkit Listrik: Digunakan dalam sistem pendingin atau sistem pipa lainnya yang memerlukan aliran penuh.
Sistem Pengolahan Air: Mengontrol aliran dalam sistem pengolahan air atau limbah.
Gate valve merupakan komponen penting dalam sistem pipa yang berfungsi untuk mengontrol aliran fluida secara penuh, menghentikan aliran, atau memulai kembali aliran dengan aman. Dengan desain yang kuat dan fungsionalitas yang sederhana, gate valve banyak digunakan di berbagai aplikasi industri, seperti minyak dan gas, pembangkit listrik, dan pengairan.
Memilih jenis gate valve yang tepat untuk sistem pipa Anda sangat penting untuk memastikan kinerja yang optimal dan menghindari potensi masalah di masa depan. Pastikan untuk mempertimbangkan faktor-faktor seperti jenis pipa, tekanan sistem, dan ruang yang tersedia sebelum memutuskan jenis katup yang paling sesuai.
